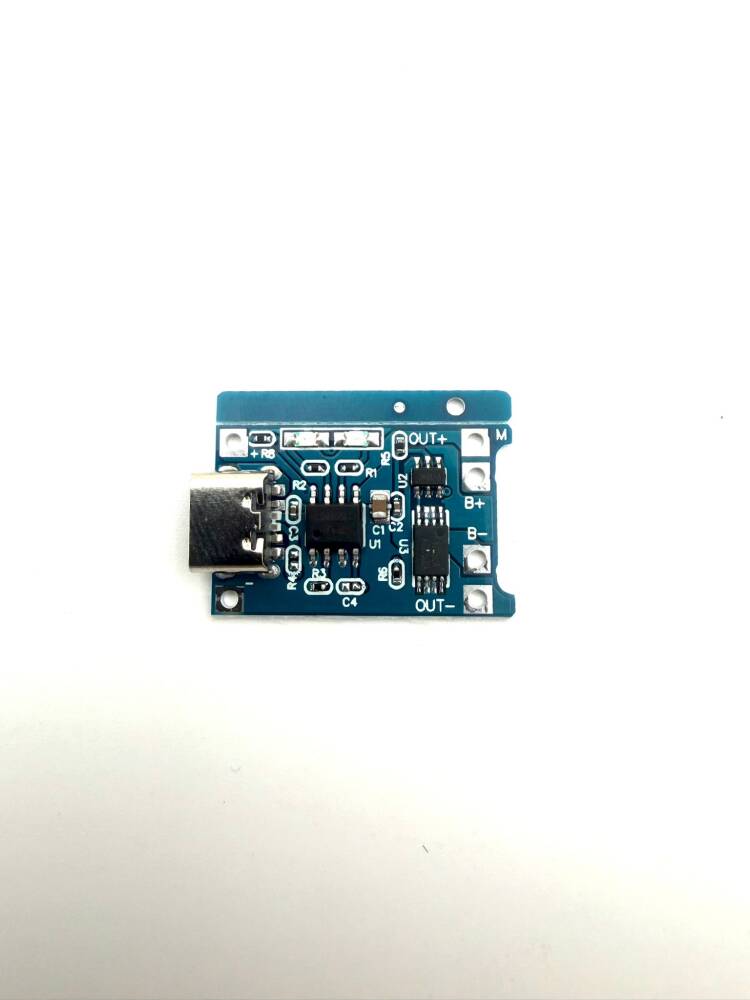

TP4056 Li-Ion Pil Şarj Kartı

TP4056 Li-Ion Pil Şarj Kartı, 3.7V tek hücreli lityum pilleri güvenli ve kararlı şekilde şarj etmek için tasarlanmış kompakt bir şarj devresidir.
Kart üzerindeki TP4056 entegresi, sabit akım / sabit voltaj (CC/CV) şarj yöntemini kullanır ve şarj tamamlandığında otomatik olarak akımı keser.

Bazı modellerde koruma devresi (DW01 + 8205A) bulunur; bu sayede aşırı şarj, aşırı deşarj ve kısa devre durumlarına karşı güvenlik sağlanır.
Kart, mikro USB veya Type-C girişiyle doğrudan bilgisayar, adaptör veya powerbank üzerinden beslenebilir.

Teknik Özellikler:

• Entegre devre: TP4056

• Giriş gerilimi: 4.5V – 5.5V DC

• Şarj gerilimi: 4.2V

• Maksimum şarj akımı: 1A

• Şarj yöntemi: Sabit akım / sabit voltaj (CC/CV)

• Pil tipi: 3.7V Li-Ion / Li-Polymer

• Koruma devresi: Aşırı şarj, deşarj, kısa devre (modeline göre)

• LED göstergeler: Kırmızı (şarj oluyor), Mavi/Yeşil (şarj tamamlandı)

• Giriş: Micro USB veya Type-C

• Boyut: Yaklaşık 25mm x 18mm

Kullanım Alanları:

• 18650 Li-Ion pil şarj sistemleri

• Güç bankası devreleri

• Arduino ve taşınabilir cihazlar

• IoT ve sensör projeleri

• Güneş enerjisi destekli batarya sistemleri

Avantajları:

• Kompakt ve güvenli şarj çözümü

• Otomatik şarj kesme ve koruma devresi

• LED durum göstergesi

• USB üzerinden kolay besleme

• Düşük maliyetli ve kararlı çalışma
