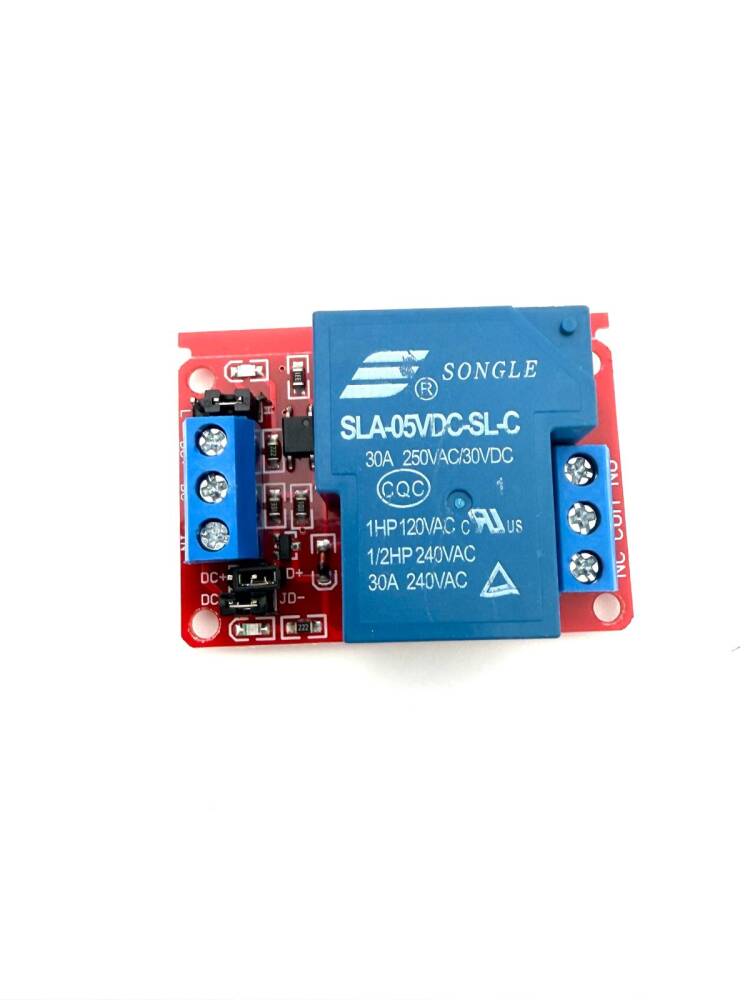

SONGLE SLA-05VDC-SL-C, yüksek akım ve yüksek gerilim yüklerini güvenli şekilde anahtarlamak için tasarlanmış güçlü bir röle modülüdür. Endüstriyel yükler, motorlar, pompalar, ısıtıcılar ve yüksek güçlü AC/DC devreleri kontrol etmek için uygundur. Modül, optokuplör izolasyonu sayesinde kontrol devresini yük tarafındaki yüksek gerilimden korur.
Genel Özellikler
Besleme gerilimi: 5V DC
Kontrol girişi: LOW-trigger (0V ile aktif olur)
Optokuplör izolasyonu: Var
Jumper (JD-VCC): İzolasyon ayırma/ortak besleme seçeneği
Durum LED’i: Var
Transistör sürücü devresi: Var
Geniş vida terminali: NO/NC/COM çıkışları
Röle Teknik Özellikleri (SLA-05VDC-SL-C)
| Özellik | Değer |
|---|---|
| Bobin gerilimi | 5V DC |
| Bobin akımı | ~70 mA |
| Bobin gücü | ~0.36 W |
| Kontakt tipi | SPDT (1 Form C – NO/NC/COM) |
| Anahtarlama kapasitesi (AC) | 30A @ 250VAC |
| Anahtarlama kapasitesi (DC) | 30A @ 30VDC |
| Motor yükü | 1HP @ 120VAC, 1/2HP @ 240VAC |
| Yük gerilim aralığı | AC ve DC destekler |
| İzolasyon tipi | Optokuplör + galvanik ayırma seçeneği |
Modül Bağlantıları
VCC: 5V besleme
GND: Toprak
IN: Kontrol giriş pini
COM: Ortak uç
NO: Normalde açık
NC: Normalde kapalı
Kullanım Alanları
Motor kontrolü
Pompa ve valf sürme
Yüksek akım AC cihazları
Endüstriyel otomasyon
Ev otomasyonu
Güçlü DC yüklerin anahtarlanması
