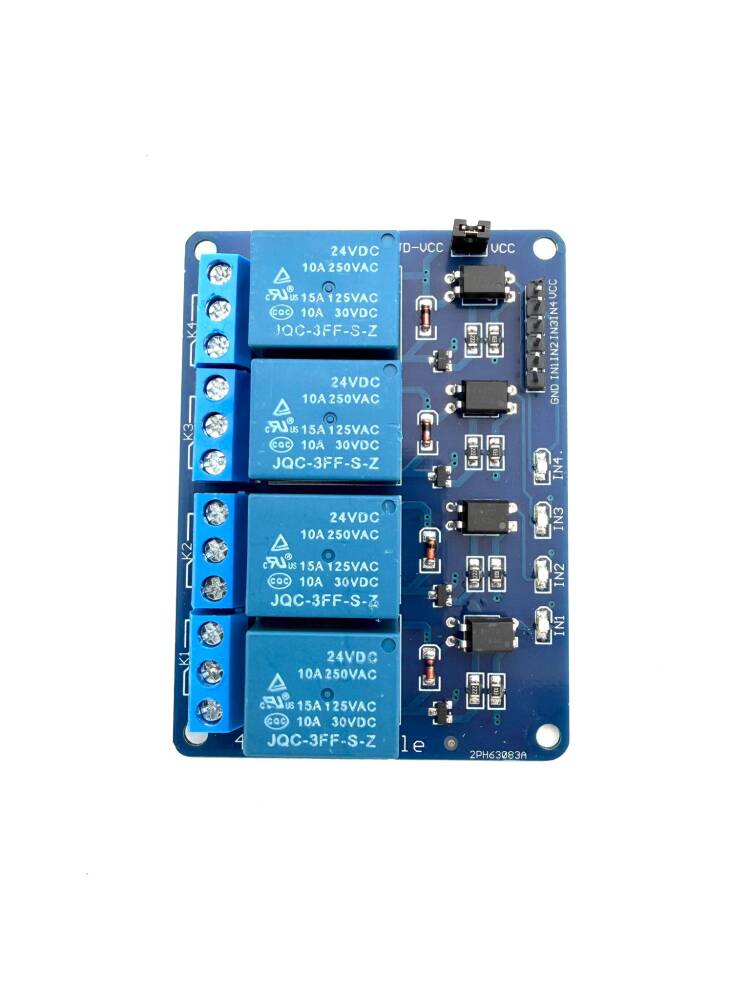

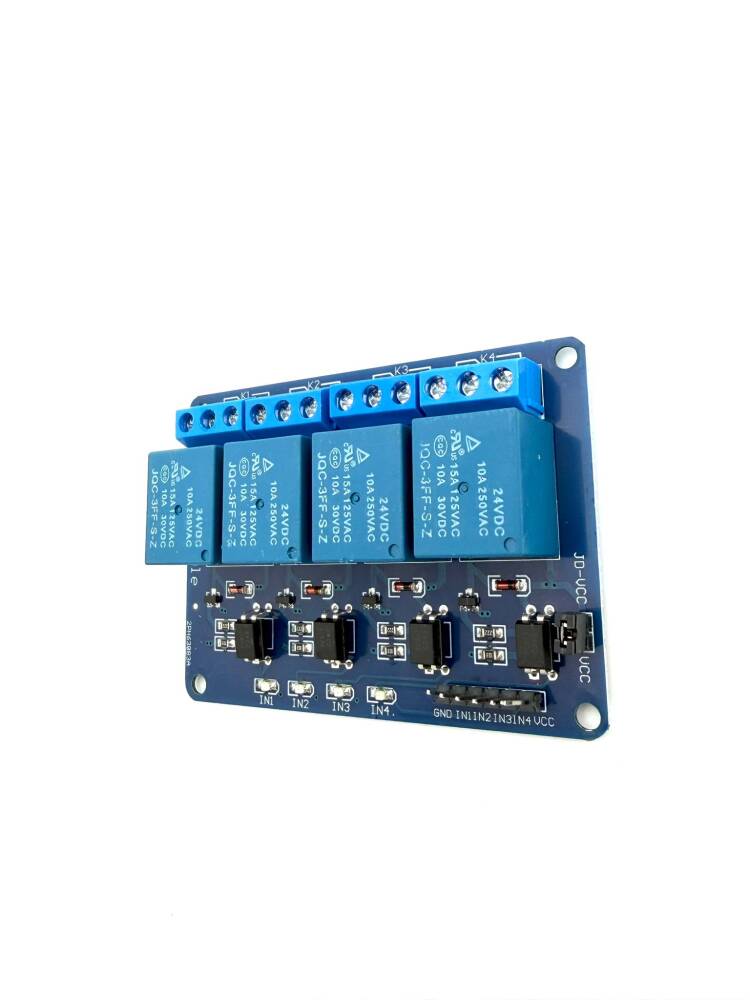

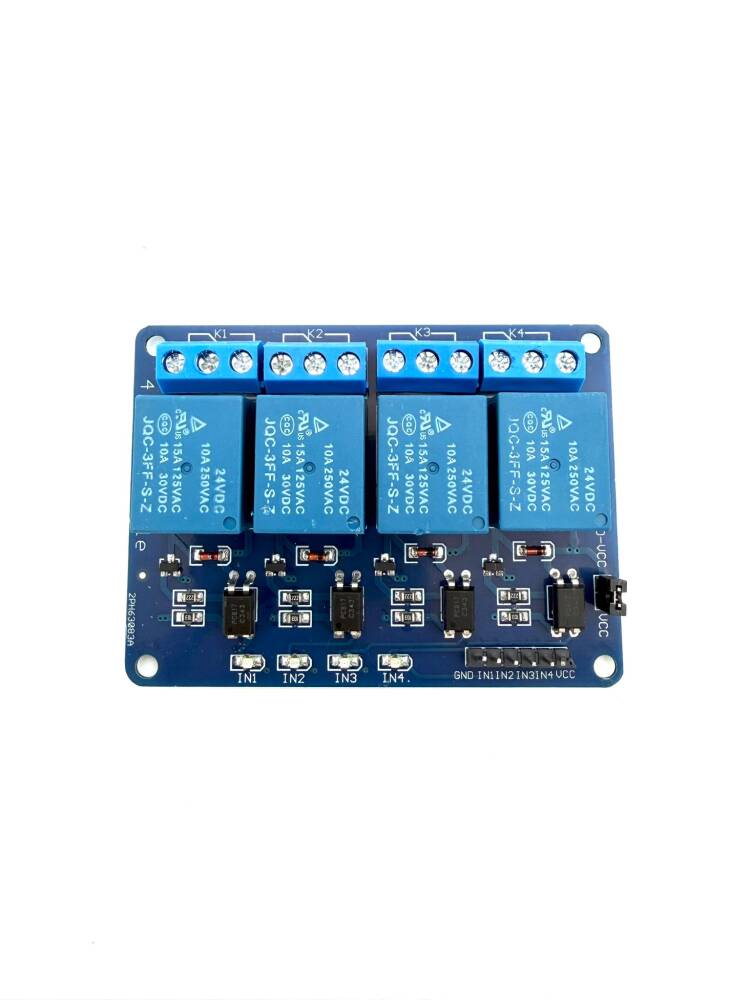

4 Kanal Röle Modülü (24V), düşük gerilimli kontrol devreleri ile yüksek akım/yüksek gerilim yüklerini güvenli şekilde anahtarlamak için tasarlanmış endüstriyel sınıf bir kontrol modülüdür.
Her bir kanal bağımsız olarak çalışır ve 24V kontrol sinyali ile tetiklenir. Bu sayede Arduino, STM32, ESP32, PLC ve diğer endüstriyel otomasyon kartlarıyla kolayca entegre edilebilir.
Modül üzerinde bulunan PC817 optokuplör izolasyonu, kontrol devresi ile yüksek güçlü röle devresini tamamen birbirinden ayırır. Bu sayede:
Elektriksel yalıtım sağlanır
Gürültü/parazit MCU’ya geçmez
Endüstriyel ortamlarda güvenilir çalışma sağlanır
Ayrıca her kanal için yerleştirilmiş LED durum göstergeleri, aktif olan röleyi kolayca izlemenizi sağlar.
Teknik Özellikler
Çalışma gerilimi: 24V DC
Kanal sayısı: 4
Röle modeli: JQC-3FF-S-Z, SRD-24VDC-SL-C veya eşdeğeri
Anahtarlama kapasitesi:
10A @ 250VAC
10A @ 30VDC
15A @ 125VAC
Giriş tetik seviyesi: 24V lojik sinyal
İzolasyon: PC817 optokuplör ile giriş–çıkış elektriki izolasyonu
Giriş pinleri: IN1, IN2, IN3, IN4
Güç pinleri: VCC, GND
Durum LED’i: Her kanal için mevcut
Kullanım Alanları
Endüstriyel otomasyon
Motor, valf, pompa kontrolü
PLC tabanlı sistemler
Akıllı ev projeleri
Aydınlatma ve enerji yönetimi
Güvenlik ve alarm sistemleri
Avantajlar
4 bağımsız kanal ile çoklu yük kontrolü
24V sinyal ile geniş endüstriyel uyumluluk
PC817 optokuplör ile tam elektrik izolasyonu
Yüksek akım taşıma kapasitesi
Dayanıklı, uzun ömürlü, kararlı çalışma
LED göstergeler ile kolay durum takibi
