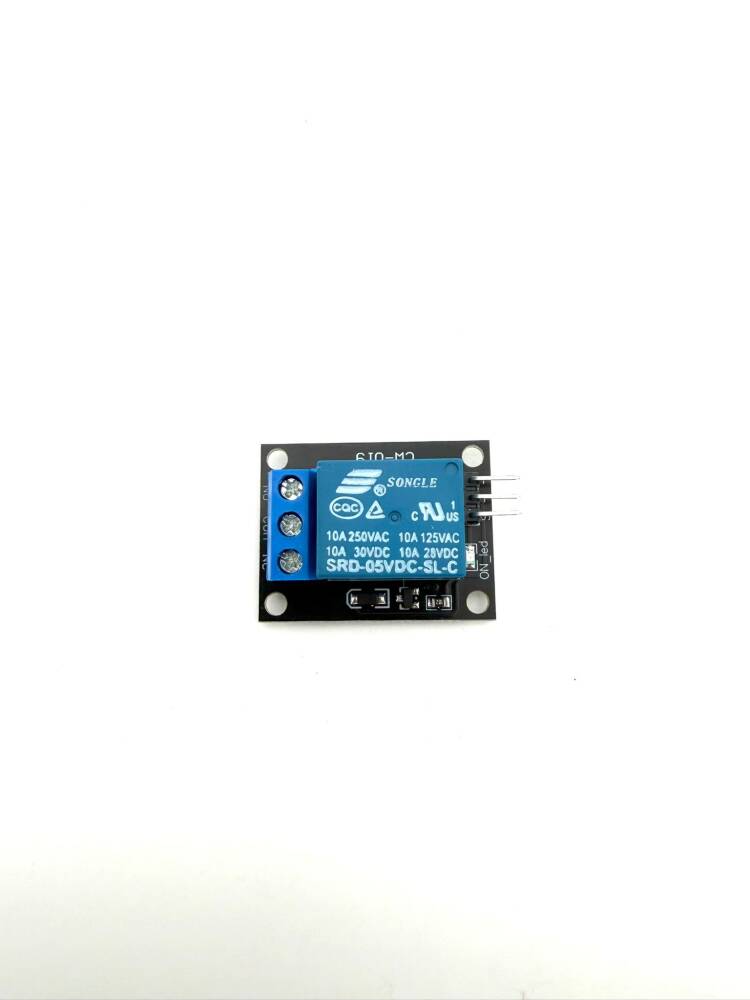

SRD-05VDC-SL-C 5V röle modülü, düşük gerilimli kontrol devreleriyle 10A seviyesine kadar AC veya DC yükleri anahtarlamak için tasarlanmış kompakt bir röle kartıdır. Optokuplör bulunmadığı için giriş ve yük devresi doğrudan aynı toprak hattını paylaşır ve hızlı, basit anahtarlama uygulamaları için idealdir.
Genel Özellikler
Besleme (VCC): 5V DC
Kontrol girişi (IN): 5V lojik seviyesi
Optokuplör: Yok
Sürücü devresi: Transistör + diyot koruması
Durum LED’i: Var
Çıkış bağlantıları: NO / NC / COM
Kanal sayısı: 1
Röle Teknik Özellikleri (SRD-05VDC-SL-C)
| Özellik | Değer |
|---|---|
| Bobin gerilimi | 5V DC |
| Bobin akımı | ~70 mA |
| Kontakt tipi | SPDT – 1 Form C (NO/NC/COM) |
| AC anahtarlama kapasitesi | 10A @ 250VAC |
| AC düşük gerilim kapasitesi | 10A @ 125VAC |
| DC anahtarlama kapasitesi | 10A @ 30VDC |
| DC düşük gerilim kapasitesi | 10A @ 28VDC |
| Koruma diyotu | Var (flyback diode) |
| Toprak ortak mı? | Evet (opto yok) |
Modül Bağlantıları
VCC → 5V
GND → Toprak
IN → Kontrol sinyali (HIGH ile tetiklenir)
(Bu model genelde HIGH-trigger, yani 5V → röle çeker)
Çıkış tarafı:
COM: Ortak uç
NO: Normalde açık
NC: Normalde kapalı
Kullanım Alanları
Basit ev otomasyonu uygulamaları
Lamba, fan, küçük motor anahtarlama
Arduino / STM32 projeleri
10A’e kadar AC/DC yük kontrolü
